Adding Space to an Existing Mount Point on Linux 7

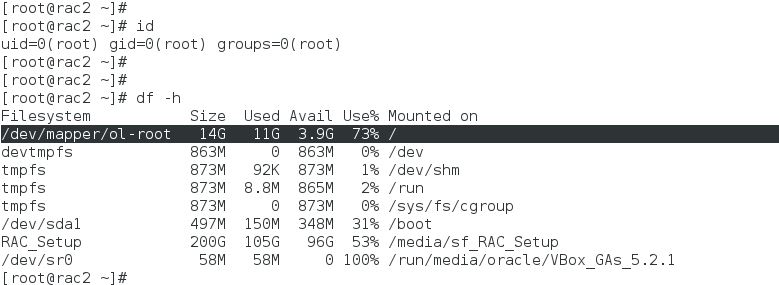

Step 1: Check the existing space in mount-point.

[root@rac2 ~]# df -h
Filesystem           Size  Used Avail Use% Mounted on
/dev/mapper/ol-root   14G   11G  3.9G  73% /
devtmpfs             863M     0  863M   0% /dev
tmpfs                873M   92K  873M   1% /dev/shm
tmpfs                873M  8.8M  865M   2% /run
tmpfs                873M     0  873M   0% /sys/fs/cgroup
/dev/sda1            497M  150M  348M  31% /boot
RAC_Setup            200G  105G   96G  53% /media/sf_RAC_Setup
/dev/sr0              58M   58M     0 100% /run/media/oracle/VBox_GAs_5.2.1


Step 2: Shut down the Virtual Box.

Step 3: Add new disk of any size you want to add using below method.

Step 4: Check the newly added disk in /dev/ mount-point.

[root@rac2 ~]# fdisk /dev/sde
Welcome to fdisk (util-linux 2.23.2).

Changes will remain in memory only, until you decide to write them.
Be careful before using the write command.

Device does not contain a recognized partition table
Building a new DOS disklabel with disk identifier 0x8a73f78e.

Command (m for help): p

Disk /dev/sde: 10.7 GB, 10737418240 bytes, 20971520 sectors
Units = sectors of 1 * 512 = 512 bytes
Sector size (logical/physical): 512 bytes / 512 bytes
I/O size (minimum/optimal): 512 bytes / 512 bytes
Disk label type: dos
Disk identifier: 0x8a73f78e

   Device Boot      Start         End      Blocks   Id  System

Command (m for help): n
Partition type:
   p   primary (0 primary, 0 extended, 4 free)
   e   extended
Select (default p): p
Partition number (1-4, default 1): 1
First sector (2048-20971519, default 2048):
Using default value 2048
Last sector, +sectors or +size{K,M,G} (2048-20971519, default 20971519):
Using default value 20971519
Partition 1 of type Linux and of size 10 GiB is set

Command (m for help): w
The partition table has been altered!

Calling ioctl() to re-read partition table.
Syncing disks.
[root@rac2 ~]#

Step 5:  Create pv(Physical Volume as below and check the same once done.

[root@rac2 ~]# pvcreate /dev/sde1
  Physical volume "/dev/sde1" successfully created
[root@rac2 ~]#
[root@rac2 ~]#
[root@rac2 ~]# pvdisplay
  --- Physical volume ---
  PV Name               /dev/sda2
  VG Name               ol
  PV Size               15.51 GiB / not usable 3.00 MiB
  Allocatable           yes
  PE Size               4.00 MiB
  Total PE              3970
  Free PE               10
  Allocated PE          3960
  PV UUID               7E8Ggc-H7Ft-JD3q-xqvx-WQSM-czw1-0pTNFF

  "/dev/sde1" is a new physical volume of "10.00 GiB"
  --- NEW Physical volume ---
  PV Name               /dev/sde1
  VG Name
  PV Size               10.00 GiB
  Allocatable           NO
  PE Size               0
  Total PE              0
  Free PE               0
  Allocated PE          0
  PV UUID               f707sL-SLfH-vBku-yJcI-fw27-vzbd-piMb6g


Step 6: Now get the available volume group details.

[root@rac2 ~]# vgdisplay

  --- Volume group ---

  VG Name               ol

  System ID

  Format                lvm2

  Metadata Areas        1

  Metadata Sequence No  3

  VG Access             read/write

  VG Status             resizable

  MAX LV                0

  Cur LV                2

  Open LV               2

  Max PV                0

  Cur PV                1

  Act PV                1

  VG Size               15.51 GiB

  PE Size               4.00 MiB

  Total PE              3970

  Alloc PE / Size       3960 / 15.47 GiB

  Free  PE / Size       10 / 40.00 MiB

  VG UUID               PkA07A-894K-Ksze-Njop-Eann-amAM-upUNgD



Step 7: Now extend the volume group and check again available vg. Newly free space will get added.

[root@rac2 ~]# vgextend ol /dev/sde1

  Volume group "ol" successfully extended

[root@rac2 ~]#

[root@rac2 ~]#

[root@rac2 ~]# vgdisplay

  --- Volume group ---

  VG Name               ol

  System ID

  Format                lvm2

  Metadata Areas        2

  Metadata Sequence No  4

  VG Access             read/write

  VG Status             resizable

  MAX LV                0

  Cur LV                2

  Open LV               2

  Max PV                0

  Cur PV                2

  Act PV                2

  VG Size               25.50 GiB

  PE Size               4.00 MiB

  Total PE              6529

  Alloc PE / Size       3960 / 15.47 GiB

  Free  PE / Size       2569 / 10.04 GiB

  VG UUID               PkA07A-894K-Ksze-Njop-Eann-amAM-upUNgD

Step 8: Now find out the logical volume needs to be extended.

[root@rac2 ~]# lvdisplay

  --- Logical volume ---

  LV Path                /dev/ol/swap

  LV Name                swap

  VG Name                ol

  LV UUID                S088QM-IZyH-xf07-jHea-2Ctd-U8M9-SguuMA

  LV Write Access        read/write

  LV Creation host, time localhost, 2017-11-21 15:42:57 +0530

  LV Status              available

  # open                 2

  LV Size                1.60 GiB

  Current LE             410

  Segments               1

  Allocation             inherit

  Read ahead sectors     auto

  - currently set to     8192

  Block device           252:1



  --- Logical volume ---

  LV Path                /dev/ol/root

  LV Name                root

  VG Name                ol

  LV UUID                YYWL5z-Wtd2-iBZ1-10TN-lO9s-pkZQ-1ztPCT

  LV Write Access        read/write

  LV Creation host, time localhost, 2017-11-21 15:42:58 +0530

  LV Status              available

  # open                 1

  LV Size                13.87 GiB

  Current LE             3550

  Segments               1

  Allocation             inherit

  Read ahead sectors     auto

  - currently set to     8192

  Block device           252:0



Step 9: Extend the logical volume "root" located in "/dev/ol/root" using below command. Check the size of the mount-point.The space has not been added yet.

[root@rac2 ~]# lvextend /dev/ol/root /dev/sde1

  Size of logical volume ol/root changed from 13.87 GiB (3550 extents) to 23.86 GiB (6109 extents).

  Logical volume root successfully resized

[root@rac2 ~]# df -h

Filesystem           Size  Used Avail Use% Mounted on

/dev/mapper/ol-root   14G   11G  3.9G  73% /

devtmpfs             863M     0  863M   0% /dev

tmpfs                873M  115M  759M  14% /dev/shm

tmpfs                873M  8.8M  865M   2% /run

tmpfs                873M     0  873M   0% /sys/fs/cgroup

/dev/sda1            497M  150M  348M  31% /boot

RAC_Setup            200G  105G   96G  53% /media/sf_RAC_Setup

/dev/sr0              58M   58M     0 100% /run/media/oracle/VBox_GAs_5.2.1

Step 10 : Run below command to add space in Logical Volume.

[root@rac2 ~]# xfs_growfs /dev/ol/root

meta-data=/dev/mapper/ol-root    isize=256    agcount=4, agsize=908800 blks

         =                       sectsz=512   attr=2, projid32bit=1

         =                       crc=0        finobt=0

data     =                       bsize=4096   blocks=3635200, imaxpct=25

         =                       sunit=0      swidth=0 blks

naming   =version 2              bsize=4096   ascii-ci=0 ftype=0

log      =internal               bsize=4096   blocks=2560, version=2

         =                       sectsz=512   sunit=0 blks, lazy-count=1

realtime =none                   extsz=4096   blocks=0, rtextents=0

data blocks changed from 3635200 to 6255616

[root@rac2 ~]# df -h

Filesystem           Size  Used Avail Use% Mounted on

/dev/mapper/ol-root   24G   11G   14G  43% /

devtmpfs             863M     0  863M   0% /dev

tmpfs                873M  115M  759M  14% /dev/shm

tmpfs                873M  8.8M  865M   2% /run

tmpfs                873M     0  873M   0% /sys/fs/cgroup

/dev/sda1            497M  150M  348M  31% /boot

RAC_Setup            200G  105G   96G  53% /media/sf_RAC_Setup

/dev/sr0              58M   58M     0 100% /run/media/oracle/VBox_GAs_5.2.1

Thanks for reading this post ! Please comment if you like this post.
